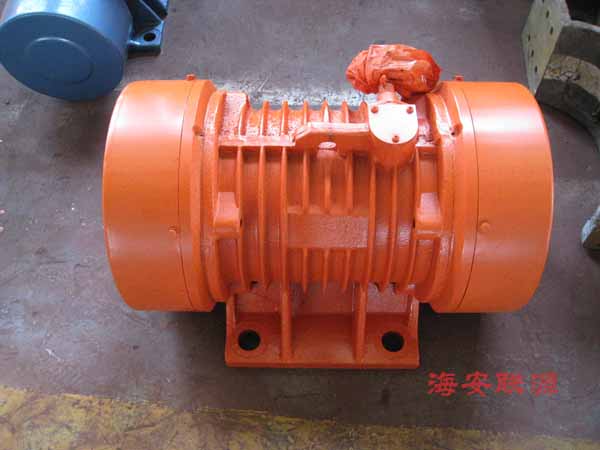

YZO型振动电机



一、振动电机的用途：
       振动电机是各类振动机械的通用型激振源，可配套于振动给料机、振动筛、振动输送机、振动落砂机、振动放矿机、振动干燥剂和料仓振动防闭塞装置等，广泛应用于矿山、冶金、煤炭、电力、建材、机械、铸造、食品、化工等行业。
二、振动电机的特点：
       激振与出力配合适当，重量轻、体积小。
       全封闭结构，可在任何无防爆要求的粉尘条件下工作。
       只需调节偏心块夹角，就可无级调整激振力。
       可多机组合成各种振动形式，以完成各种作业要求。
       规格多样，能满足各种振动机械的工作需要。
       能耗低，激振效率高，利用平稳回转产生振动，噪音低。
三、订货须知：
     1、订货时请标明电机型号、额定功率、额定激振力、振动次数、安装结构形式等。
     2、如果特殊要求，经双方协商后，还可供下列特殊要求产品：
       （1）特殊电压、频率，如220V、60Hz等。
       （2）改变额定功率、额定激振力或安装尺寸等。
       （3）带输出轴伸结构。
四、振动电机主要技术参数表：



型 号	振次/分 （r/min）	额定激 振 力 （kn）	额定 功率 （kw）	额定 电流 （A）	安 装 尺 寸									安装螺栓 尺    寸	质量 （kg）
					A	n×B	H	AB	BB	HA	HD	L	K
YZO-1-2	2900	1	0.09	0.32	120	40	65	150	70	12	155	220	10	4×M8	12
YZO-2-2		2	0.18	0.59	150	90	90	180	130	13	200	250	14	4×M12	17
YZO-3-2		3	0.25	0.78	150	90	90	180	130	13	200	250	14	4×M12	21
YZO-5-2		5	0.37	1.10	180	110	100	220	155	18	210	310	18	4×M16	28
YZO-10-2		10	0.75	1.96	220	140	120	265	195	20	230	400	22	4×M20	47
YZO-20-2		20	1.50	3.67	260	150	140	320	215	23	290	440	20	4×M24	72
YZO-30-2		30	2.20	5.10	310	170	160	380	240	30	340	490	33	4×M30	105
YZO-50-2		50	3.70	8.43	350	220	180	430	300	33	380	570	39	4×M36	195
YZO-63-2		63	4.50	10.31	380	250	200	460	360	38	440	670	39	4×M36	280
YZO-1-4	1430	1	0.09	0.35	120	40	65	150	70	12	155	230	10	4×M8	13
YZO-2.5-4		2.5	0.12	0.49	150	90	90	180	130	13	200	250	14	4×M12	20
YZO-5-4		5	1.25	0.85	180	110	100	220	150	18	210	330	18	4×M16	30
YZO-8-4		8	0.37	1.18	220	140	120	265	195	20	225	400	22	4×M20	50
YZO-10-4		10	0.55	1.76	220	140	120	265	195	20	225	410	22	4×M20	55
YZO-16-4		16	0.75	2.17	260	150	140	320	215	23	290	430	26	4×M24	75
YZO-17-4		17	0.85	2.20	240	140	130	305	200	22	260	385	26	4×M24	70
YZO-20-4		20	1.10	3.20	260	150	140	320	215	23	290	450	26	4×M24	87
YZO-30-4		30	1.50	3.85	310	170	160	380	240	30	340	490	33	4×M30	110
YZO-50-4		50	2.20	5.57	350	220	180	430	300	33	380	570	39	4×M36	190
YZO-63-4		63	3.00	7.20	350	220	180	430	300	33	390	600	39	4×M36	240
YZO-80-4		80	3.70	8.90	380	250	200	460	360	38	440	670	39	4×M36	330
YZO-100-4		100	6.30	14.18	440	280	200	530	380	38	460	730	45	4×M42	450
YZO-130-4		130	7.50	16.88	460	140	250	550	400	40	490	810	45	4×M42	610
YZO-130-4A		130	7.50	17.01	540	340	260	635	690	40	590	830	39	4×M36	720
YZO-160-4		160	10.00	22.68	600	120	270	690	510	45	550	950	45	4×M42	810
YZO-1.5-6	970	1.5	0.12	0.50	150	90	90	180	120	13	200	255	14	4×M12	21
YZO-3-6		3	0.25	0.99	180	110	100	220	150	18	210	330	18	4×M16	32
YZO-5-6		5	0.37	1.37	220	140	120	265	195	20	225	400	22	4×M20	55
YZO-10-6		10	0.75	2.47	260	150	140	320	215	23	290	430	26	4×M24	78
YZO-16-6		16	1.10	3.37	260	150	140	320	215	23	290	460	26	4×M24	93
YZO-20-6		20	1.50	4.47	310	170	160	380	240	30	340	520	33	4×M30	420
YZO-26-6		26	1.85	5.58	310	170	160	380	240	30	340	550	33	4×M30	148
YZO-30-6		30	2.20	6.22	350	220	180	430	290	33	380	580	39	4×M36	200
YZO-40-6		40	3.00	8.38	350	220	180	430	300	33	380	610	39	4×M36	250
YZO-50-6		50	3.70	9.37	380	250	200	460	330	35	420	650	39	4×M36	290
YZO-63-6		63	4.50	11.50	380	250	200	460	360	38	440	671	39	4×M36	375
YZO-80-6		80	5.50	13.60	440	280	220	530	380	38	460	710	45	4×M42	420
YZO-100-6		100	6.30	15.58	460	140	220	550	400	40	470	860	45	4×M42	500
YZO-130-6		130	7.50	18.08	460	140	250	550	450	40	490	910	45	4×M42	650
YZO-130-6A		130	7.50	18.08	540	340	260	635	690	40	590	890	39	4×M36	760
YZO-150-6		150	10.00	22.89	520	118	250	610	500	42	500	940	39	4×M36	780
YZO-150-6C		150	10.00	22.89	460	118	250	550	500	42	500	940	39	4×M36	750
YZO-150-6A		150	10.00	22.95	540	340	260	635	690	40	590	930	39	4×M36	850
YZO-180-6		180	14.00	33.36	600	120	270	690	510	45	550	1000	45	4×M42	970
YZO-180-6C		180	14.00	33.36	520	120	270	610	510	45	550	1000	45	4×M42	930
YZO-250-6A		250	18.00	43.89	630	420	300	740	840	48	680	1170	52	4×M48	1430
YZO-1.5-8	720	1.5	0.18	0.85	180	110	100	220	150	18	210	330	18	4×M16	33
YZO-3-8		3	0.25	1.18	220	140	120	265	195	20	225	410	22	4×M20	60
YZO-5-8		5	0.37	1.75	260	150	140	320	215	23	290	450	26	4×M24	80
YZO-10-8		10	0.75	2.78	310	170	160	380	240	30	340	500	33	4×M30	135
YZO-16-8		16	1.10	4.07	310	170	160	380	240	30	340	550	33	4×M30	150
YZO-20-8		20	1.50	4.93	350	220	180	430	290	33	380	600	39	4×M36	220
YZO-30-8		30	2.20	6.70	380	250	200	460	330	35	420	700	39	4×M36	350
YZO-50-8		50	3.70	9.80	440	280	220	530	380	38	460	750	45	4×M42	460
YZO-80-8		80	5.50	14.15	460	140	250	550	400	40	490	910	45	4×M42	690
YZO-80-8A		80	5.50	14.15	540	340	260	635	690	40	590	890	39	4×M36	780
YZO-100-8A		100	6.30	16.60	540	340	260	635	690	40	590	910	39	4×M36	850
YZO-140-8		140	10.00	25.06	600	120	270	690	510	45	550	1000	45	4×M42	970
YZO-200-8A		200	14.00	37.86	630	420	300	740	840	48	680	1210	52	4×M48	1450
