GZJ箱式振动给料机

一、用途
        GZJ箱式振动给料机主要特点是采用不参振的普通电动机带动偏心块激振。与振动电机激振给料机相比,具有能适应大给料量、工作可靠、使用寿命长、维修工作量小等优点。已广泛用于选矿、冶金、煤炭、化工、建材等工业部门,用来完成各种散粒物料的给料与配料。我公司为GZJ箱式振动给料机配套提供各种非标和工艺配套件(如闸门),调节给料量十分方便。
二、机构特点
        GZJ箱式振动给料机给料槽为钢板、支撑梁、筋板等组成的焊接结构,两端焊有4个托架,支撑着弹簧支座上。
        振动器为双轴强迫同步的块偏心振动器,两根轴上的偏心块齿轮装置保持方向旋转。振动器运动轨迹为与槽体成30度倾角,给料机的入料端和出料端的运动轨迹呈扁平的椭圆形。
        振动器通过弹性联轴器与固定在底架上的电动机相连接。
        给料机可以两端都采用座式支撑,也可以一端采用座式支撑,一端采用吊挂式支撑。也可以两端都采用吊挂式支撑。由用户根据安装现场情况选定。
        GZJ箱式振动给料机振动器的齿轮和轴承采用稀油油池和飞溅润滑,和给料机配套的沧口闸门采用电动推杆拉动闸板。
三、型号说明

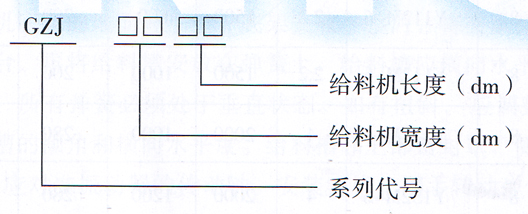

GZJ箱式振动给料机型号说明图

四、技术性能和主要尺寸

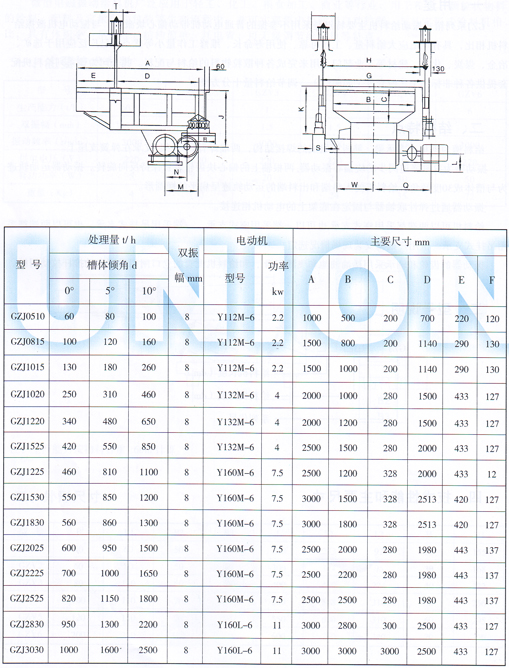

GZJ箱式振动给料机安装尺寸图

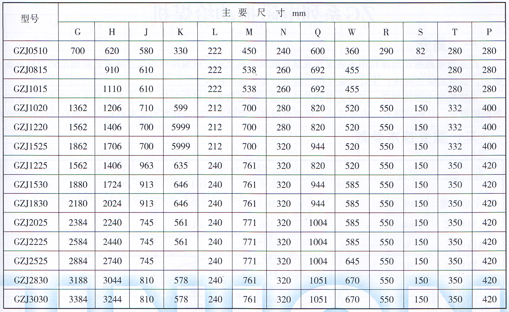

GZJ箱式振动给料机技术参数图

五、安装和试运转
        GZJ箱式振动给料机闸门与给料机槽体之间的间隙不得小于50mm,不允许料仓中的物料直接压在给料机的槽体上。座式安装时,安装给料机底架的地面应平整。底架安放平整后,将支撑弹簧放在弹簧支座上,使弹簧的内孔对准弹簧支座上的凸台、再将给料槽安放在弹簧上,给料槽应横向水平,每端左右两端的支座高度应相同,误差不得超过3mm。所有弹簧必须处于垂直状态。如有扭斜,应调整弹簧下面支座的位置。可以用加垫片的方法调整给料槽的倾角和横向水平度。给料槽和上部密封罩,侧面支架等不参振物体间的距离应大于50mm。电动机轴线应对准振动器的传动轴。GZJ箱式振动给料机安装完毕,用手转动弹性联轴器,如有发现阻力过大或卡死现象,应找出原因加以调整。试车时,先短时运转,没有问题后连续运转4-6小时,给料槽振动应平稳,不得有横向摆动和不正常声响,联系运转4-6小时后,检查轴承升温不得超过60℃.
六、使用和维护
         操作人员应在停机状态下检查给料机的料槽、支撑弹簧、振动器,弹性联轴器等各部分是否正常。必须在接受给料机物料的设备已经开动后才能起到给料机。在给料机正常运转过程中应经常检查轴承温度,支撑弹簧等是否正常,各处的连接螺栓是否松动(特别是振动器的固定螺丝),如发现松动应及时拧紧。
振动器的轴承和齿轮采用30号以下机械油油池和飞溅润滑。GZJ箱式振动给料机振动器上装有油标,注意不要使油面超过油标上的油面线,也不要使油面低于油面线5mm以下。在规定的润滑期内,要使用同一牌号的润滑油,不同牌号的润滑油混用,将加快齿轮和轴承的磨损。更换润滑油油牌号时,不能降低油的性能指标,必须用新牌号油将齿轮箱刷洗干净后才能换油。一般工作1000小时换一次油,但不要超过3个月。换油时要注意保持齿轮箱的清洁,不能将任何杂物和粉尘落齿轮箱内。每年应检查一次电动机轴承,并添加润滑油脂。
