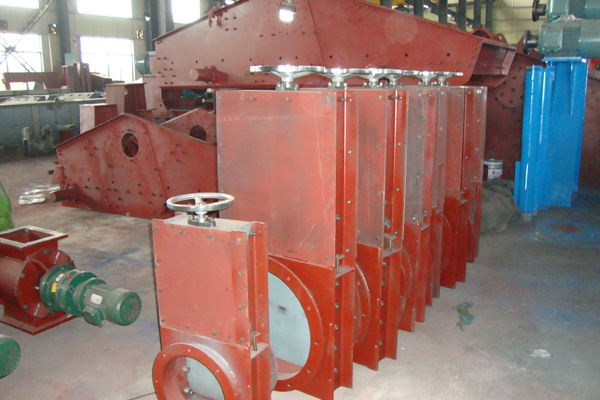

PB平板闸门概述
平板闸门是粉料、晶粒料、小颗粒料的流量输送量控制的主要设备。平板闸门配备气动、电动、电液动推杆作为驱动装置，是控制流量大小，切断迅速的理想设备。该闸阀广泛适用于建材、冶金、矿山等行业粉尘物料流量控制的管道上，是控制粉尘物料流量的设备。PB平板闸门特点
- 该闸阀结构简单，重量轻，操作灵活，装拆方便；
- 采用优质碳素钢制造，其强度高，性能好，使用寿命长；
- 丝杆及螺母采用了软防护罩结构，不受外界粉尘影响。

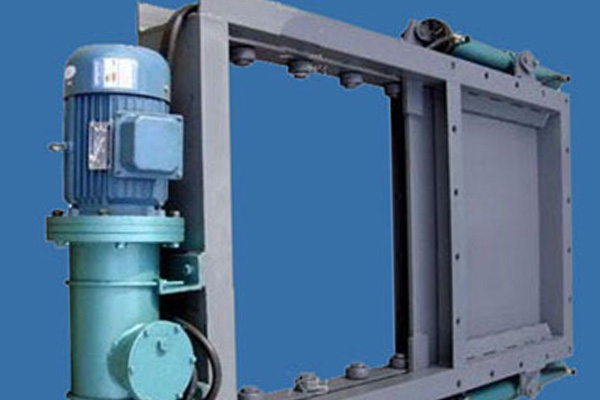

工作原理
PB平板闸门主要由框架、丝杆螺母、手轮、闸板组成，手轮(链轮)转动，丝杆带着丝杆螺母和闸板作水平方向的往复运动，达到阀门的启闭目的。

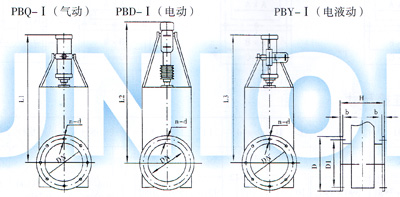

外形尺寸图：
外形连接尺寸：
DN | D1 | D | b | H | n-d | L1 | L2 | L3 | 气动推杆 | 电动推杆 | 电液推杆 |
200 | 250 | 290 | 10 | 250 | 8-Φ12 | 960 | 1230 | 1660 | 10A-5 TC50B | DTⅡA100 0.25kw | DYT-300 0.37kw |
250 | 300 | 340 | 10 | 250 | 8-Φ12 | 1130 | 1400 | 1830 | |||
300 | 350 | 390 | 10 | 250 | 8-Φ12 | 1310 | 1580 | 2080 | |||
350 | 400 | 440 | 10 | 250 | 8-Φ12 | 1480 | 1750 | 2180 | |||
400 | 450 | 490 | 10 | 250 | 12-Φ14 | 1660 | 1930 | 2360 | |||
450 | 500 | 550 | 10 | 250 | 12-Φ14 | 1840 | 2110 | 2510 | |||
500 | 570 | 620 | 12 | 250 | 12-Φ14 | 2020 | 2290 | 2960 | 10A-5 TC63B | DTⅡA250 0.37kw | DYT-300 0.37kw |
560 | 630 | 680 | 12 | 250 | 12-Φ14 | 2240 | 2500 | 3180 | |||
600 | 670 | 720 | 12 | 350 | 16-Φ14 | 2400 | 2640 | 3320 | |||
630 | 700 | 750 | 12 | 350 | 16-Φ14 | 2520 | 2750 | 3430 | |||
700 | 770 | 820 | 14 | 350 | 16-Φ14 | 2800 | 2990 | 3670 | 10A-5 TC80B | DTⅡA500 0.75kw | DYT-500 0.55kw |
750 | 820 | 870 | 14 | 350 | 16-Φ14 | 2950 | 3170 | 3840 | |||
800 | 870 | 920 | 14 | 350 | 16-Φ14 | 3200 | 3490 | 4020 | |||
850 | 920 | 970 | 14 | 350 | 16-Φ14 | 3400 | 3670 | 4200 | |||
900 | 980 | 1040 | 14 | 350 | 20-Φ18 | 3600 | 3870 | 4560 | |||
1000 | 1080 | 1140 | 14 | 350 | 20-Φ18 | 4000 | 4350 | 5190 | 10A-5 TC125B | DTⅡA1000 0.75kw | DYT-1000 0.75kw |
1100 | 1180 | 1240 | 16 | 450 | 20-Φ18 | 4440 | 4700 | 5540 | |||
1200 | 1280 | 1340 | 16 | 450 | 24-Φ23 | 4840 | 5050 | 5790 |
