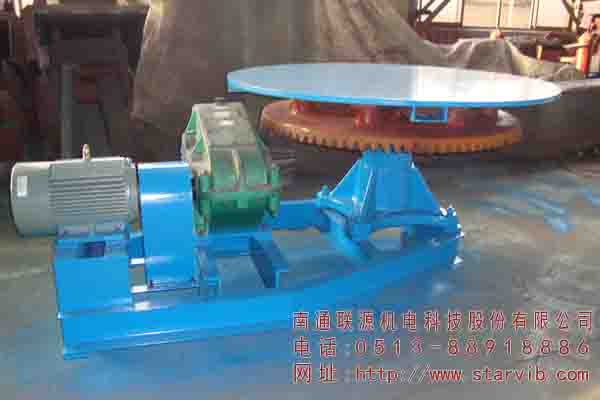

KR座式圆盘给料机
摘自:联源机械日期:2014-06-09









一、用途及特点:
        KR座式圆盘给料机主要在选煤、选矿、建材、电动等行业生产流程中,KR座式圆盘给料机由电动机通过不同速比的圆柱齿轮减速机拖动不同规格直径的圆盘主体而成。我公司生产的给料机有敞开式传动和封闭式传动两种,全系列共有四个规格。
用户在 时应注意下列各项:
        1、传动布置形式按减速机与圆盘相对位置分为Ⅰ型和Ⅱ型,未注明要求按工型供货;
        2、KR座式圆盘给料机正常按Y系列电动机供货;
        3、KR座式圆盘给料机给料套筒为开式;
        4、盘面衬板按16Mn钢板供货;
        5、对有特殊技术要求或辅助设计要求的产品可另行设计。
二、技术参数

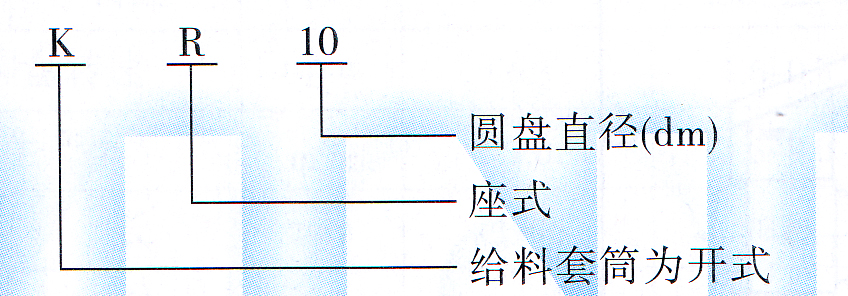

        1、型号表示方法:

KR座式圆盘给料机型号示意图

        2、技术参数及外形安装尺寸表:

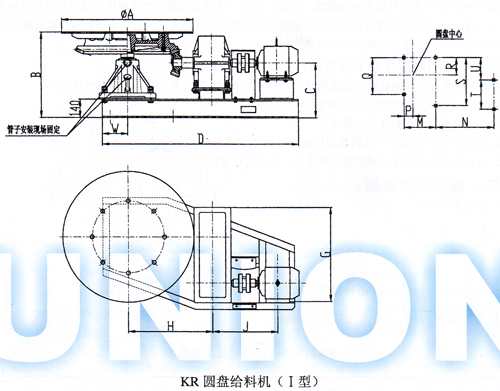

KR座式圆盘给料机结构图

型号
圆盘
直径
mm
最大给
料粒度
mm
电机选型
圆盘
转速
r/min
生产率
m3/h
外形尺寸
长×宽×高
mm
重量(不含电机、
减速机)kg
型号
功率
kw
KR10
1000
40
Y112M-6
2.2
7.5
14
1752×1000×650
740
KR15
1500
55
Y132M2-6
5.5
7.5
25
2354.5×1500×720
1280
KR17
1700
60
Y132M2-6
5.5
7.5
50
2354.5×1700×720
1320
KR20
2000
80
Y160L-6
11
7.5
100
3794.5×2000×810
1754
KR30
3000
100
Y200L1-6
15
7.5
150
4090×3000×993
2990

 外形及安装尺寸

型号
A
B
C
D
G
H
J
M
N
P
Q
R
S
T
U
W
KR10
1000
650
420
1489
720
583.5
480
479
880
133
560
265
735
450
340
203
KR15
1500
720
440
1750
920
797.5
550
550
1060
203
650
315
870
600
390
253
KR17
1700
725
440
1750
920
797.5
550
550
1060
203
650
315
870
600
390
253
KR20
2000
810
440
1994
1030
817.5
705.5
920
920
200
660
315
1100
615
485
253
