YK圆振动筛

 圆振动筛

YK圆振动筛简介

  YK振动筛的运动轨迹为圆,采用块偏心作为激振力,该振动筛分机可供选煤、选矿、建材、电力及化工等行业作产品分级用。

YK圆振动筛有什么用途

YK系列圆振动筛是专为采石场筛分料石设计的,适用于重型、中型和精细筛分等各种筛分作业,是处理初级破碎和二级破碎后物料的理想设备,也可用于筛分成品物料。
也可供选煤、选矿、建材、电力化工等部门作产品分级用。

圆振动筛的特点

  • YK圆振动筛激振力强、振动噪音小、易于维修、坚固耐用等特点。
  • 筛子横梁与筛箱采用高强度螺栓联接,无焊接。
  • YK圆振动筛结构简单,维修方便快捷。
  • 振动筛分机采用轮胎联轴器,柔性连接,运转平稳。
  • 采用小振幅,高频率,大倾角结构,使该机筛分效率高、处理最大、寿命长、电耗低、噪音小。

圆振动筛有什么结构特征

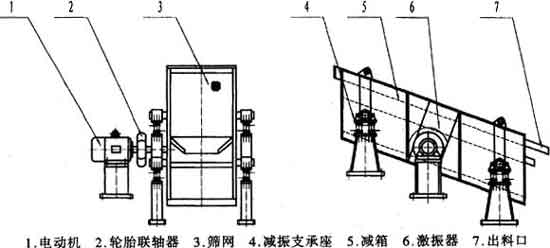

YK系列圆振动筛主要由筛箱、筛网、振动器及减振弹簧等组成。振动器安装在筛箱侧板上,并由电机通过联轴器带动旋转,产生离心惯性力,迫使筛箱振动。

该系列振动筛为座式安装,筛面倾角的调整可通过改变弹簧支座位置高度来实现。电机安装在筛框的左侧,也可安装在筛框的右侧,如无特殊要求,制造厂家按物料运动方向的右侧安装供货。

技术参数

型号
筛面层数
筛孔尺寸(mm)
筛面规格(mm)
进料粒度(mm)
处理能力(t/h)
振动频率(Hz)
双振幅(mm)
电机功率(kw)
重量(不包括电机)(kg)
外形尺寸(mm×mm×mm)
3YK-1245
3
5-50
1200×4500
≤200
30-160
16
8
11
4955
5146×2680×3745
YK-1535
1
5-50
1500×3500
≤200
30-200
16
8
11
4145
3650×2970×2145
3YK-1545
3
5-50
1500×4500
≤200
40-240
16
8
15
5760
5800×3000×3810
YK-1842
1
5-80
1800×4200
≤250
40-300
16
8
15
4856
4260×3415×2285
3YK-1848
3
5-80
1800×4800
≤250
50-360
16
8
18.5
6034
4865×3422×3898
2YK-1854
1
5-80
1800×5400
≤250
50-400
16
8
18.5
5435
5570×3454×3474
3YK-1854
3
5-80
1800×5400
≤250
50-400
16
8
22
7041
5570×3454×3910
YK-2148
1
5-100
2100×4800
≤250
50-480
16
8
18.5
5871
4800×3618×2258
2YK-2154
2
5-100
2100×5400
≤250
80-560
12
8
22
7428
5074×3650×3856
YK-2160
3
5-100
2100×6000
≤250
80-600
12
8
30
9006
5807×3795×4336




更多振动筛分机相关知识:振动筛分机
