手动密闭闸阀简介
手动密闭闸阀用于全开或全关的场合，适用于建材、冶金、矿山、化工、粮食等行业,是调节或关闭粉尘物料流量的设备。
手动密闭闸阀特点
手动密闭闸阀密封性强，启动方便灵活，传动部分无污染，无粉尘影响，使用寿命长，无外漏，安装方便，且手动密闭闸阀不受角度影响，能随时开闭，改变物料流量，满足系统使用工况。
技术参数
公称通径：200~1000 (200x200~1000x1000)
适用温度：≤300℃
驱动方式：手轮、电动、气动、液动、电液动
适用介质：空气、粉尘气体、颗料物料、晶体料等
公称压力 | 使用温度 | 介质流速 | 适用介质 |
0.05MPa | ≤300℃ | ≤28m/s | 空气、粉尘气体固体粉料、晶体料 |

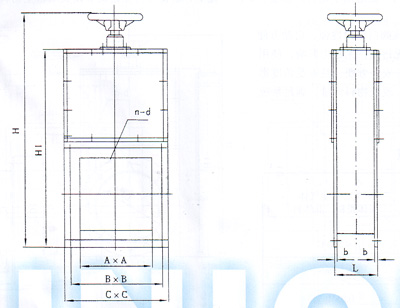

平面外形图
五、连接尺寸表
A×A | B×B | C×C | L | H | H1 | H1 | 重量(kg) |
200×200 | 260×260 | 306×06 | 120 | 735 | 615 | 8-Φ12 | 165 |
250×250 | 310×310 | 356×356 | 120 | 835 | 715 | 195 | |
300×300 | 360×360 | 406×406 | 120 | 935 | 815 | 12-Φ12 | 220 |
350×350 | 410×410 | 456×456 | 120 | 1035 | 915 | 12-Φ14 | 245 |
400×400 | 460×460 | 506×506 | 120 | 1135 | 1015 | 275 | |
450×450 | 526×526 | 576×576 | 160 | 1290 | 1160 | 16-Φ14 | 340 |
500×500 | 576×576 | 626×626 | 160 | 1390 | 1260 | 16-Φ18 | 388 |
600×600 | 676×676 | 726×726 | 160 | 1590 | 1460 | 430 | |
700×700 | 786×786 | 846×846 | 200 | 1835 | 1700 | 480 | |
800×800 | 886×886 | 946×946 | 200 | 2035 | 7900 | 20-Φ18 | 498 |
