ZKR直线振动筛的结构特点及性能优势讲解

        直线振动筛采用双电机驱动,当两台电机做同步、反向旋转时,其偏心块所产生的激振力在平行于电机轴线的方向相互抵消,在垂直于电机轴的方向叠为一合力,因此筛机的运动轨迹为一直线。其两电机轴相对筛面有一倾角,在激振力和物料自重力的合力作用下,物料在筛面上被抛起,跳跃式向前作直线运动,从而达到对物料进行筛选和分级的目的该系列筛机处理量大。

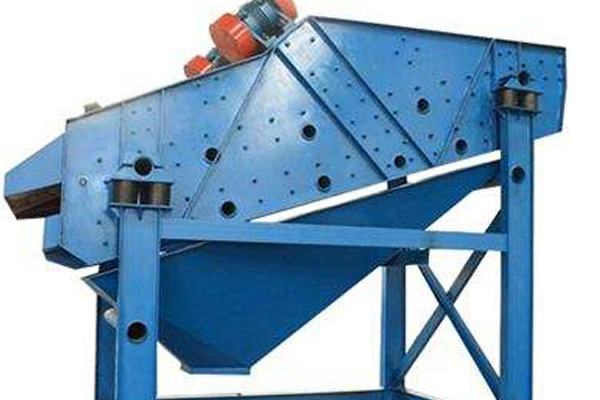

        ZKR直线振动筛主要由筛箱、筛框、筛网、振动电机、电机台座、减振弹簧、支架等组成。其具体结构特点表现如下:

1、筛箱:由数种厚度不同的钢板焊制而成,具有一定的强度和刚度,是筛机的主要组成部分。

2、筛框:由松木或变形量较小的木材制成,主要用来保持筛网平整,达到正常筛分。

3、筛网:有低碳钢、黄铜、青铜、不锈钢丝等数种筛网。4、振动电机:(使用与维修方法详见振动电机使用说明书)。

5、电机台座:安装振动电机,使用前连接螺钉必须拧紧,特别是新筛机试用前三天、必须反复紧固,以免松动造成事故。

6、减振弹簧:阻止振动传给地面,同时支持筛箱的重量,安装时,弹簧必须垂直于地面。

7、支架:由四个支柱和两个槽钢组成,支持着筛箱,安装时支柱必须垂直与地面,两支柱下面的槽钢应相互平行。

          直线振动筛的具体性能优势表现如下:

1、采用块偏心作为激振力,激振力强;

2、筛子横梁与筛箱采用高强度螺栓联接,无焊接;

3、筛机结构简单,维修方便快捷;

4、采用轮胎联轴器,柔性联接,运转平稳;

5、筛分效率高、处理量大、寿命长。

        ZKR型直线振动筛具有处理量大,技术参数合理,结构强度、刚度高,系列化、通用化、标准化程度高,运转平稳可靠、噪音小、维护检修方便等一系列优点。ZKR直线振动筛运动轨迹为直线状态,可供选煤、选矿、电力、制糖、制盐、化工等领域对中细粒度物料进行干、湿式筛分和脱水、脱介、脱泥。
