完全平衡式连杆振动输送机的结构特点,了解吗

         振动输送机是利用激振器使料槽振动,从而使槽内物料沿一定方向滑行或抛移的连续输送机械。振动输送机主要由承载构件、弹性元件及激振器等组成。其结构简单、安装及维修方便、能耗低、无粉尘溢散。

         振动输送机主要用于水平或者小倾角的情况下,输送松散的块状或者颗粒状物料,也可输送粒度不大于74μm的粉状物料。

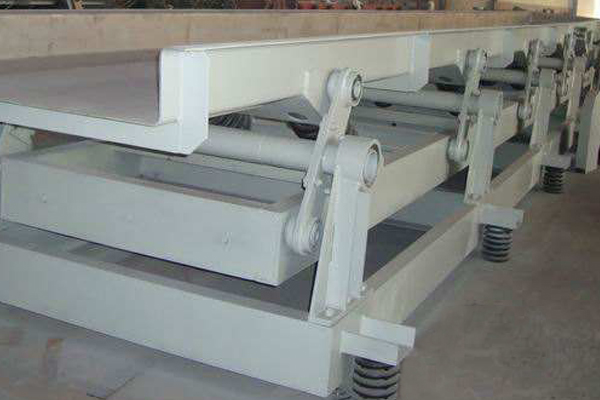

         完全平衡式连杆振动输送机是在双质体共振式基础上发展起来的一种新型平衡式连杆振动输送机。其采用质量相等的输送槽体与平衡体(或输送槽体)作相对运动,当用输送槽体作为平衡体时可同时双向输送物料。输送槽体与平衡体(或输送槽体)由摆杆联接,在摆杆中间位置上设有橡胶铰链,支架通过橡胶铰链支撑在基础上。当机器运转时,由于导向摆杆绕中点摆动,两振动质体做相反方向振动。当两个质体的质量相等时,两质体所产生的惯性力大小相等,方向相反,它们的惯性力获得平衡,所以称“平衡式”振动输送机。

         该设备除具有双质体共振式的优点外,还具有如下优点:

1)由于惯性力获得很好的平衡,传递到基础上的惯性振动力(动载荷)非常小;

2)当在楼板面或钢结构支架上安装时,具有其它型式振动输送机无可比拟的减振优势;

3)输送槽体本身不移动,靠往返运动来把振动传输给移动材料。因此,输送机的结构也非常简单,就算在狭窄的地方也很容易安装;

4)完全平衡式连杆振动输送机适用于较长距离、较宽槽宽的输送要求;

5)在输送槽体内加装筛网,单层或双层输送槽体在输送物料时的同时实现物料的分级或分离;

6)若平衡体改为输送槽体,可以实现上、下两层输送槽体同时反向输送,在不增加设备和空间的情况下,产生两台输送机的使用效果;

7)输送槽体可以应对热材料传送和冷却运转,材料的颗粒大小,腐蚀性,相对硬度等不受限制。根据运输材料的不同,也可使用不锈钢板或镀覆;

8)干燥、冷却、排序、排水等工艺可以轻易的同时进行,使这个传送程序成为一个极为有效率的传送方法;

9)回转、摆动、摩擦、消耗等部分要求注入润滑油部分很少,故障率低。
