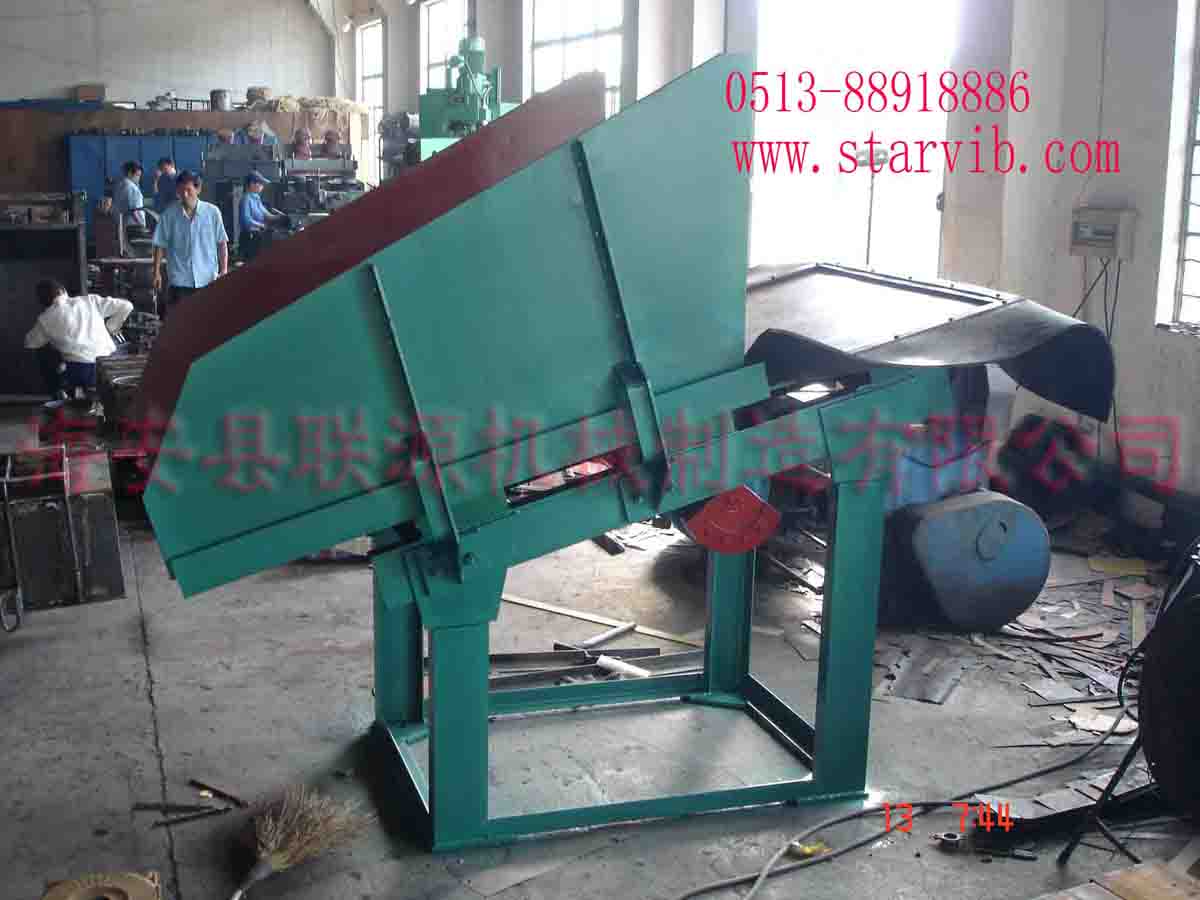

FZC型振动放矿机





.





一、用途与特点：
（1）用途
        FZC型振动放矿机适用于环境温度不超过+40度、空气相对湿度不大于90%的溜井、采场、溜槽和矿（料）仓。FZC型振动放矿机是厂矿企业作矿岩、物料放出、给料或装车之用的理想设备，各种矿车、汽车、火车皮带、索道矿斗、矿井提升装载以及部分鄂式破碎机等均匀可选用进行给矿。
（2）特点
        FZC型振动放矿机具有以下特点：
        1、体积小，重量轻，结构简单紧凑，投资少；
        2、安装方便，维修量小，运行费用低，耗电少，节能显著；
        3、因受振，矿岩物料流动性大，减少通道堵塞现象，故放矿能力大，效率高；
        4、受振矿流连续、均匀、易控，矿流大小可根据需要调整，运行安全可靠；
        5、在超共振状态下工作，振幅稳定，可以频繁起动（起动次数≤200次/时），允许振动台板上负载有较大的波动，对各种矿岩特别是粘性矿岩物料适应性强，并可以多尘或含水较多环境下工作；
        6、凡矿岩物料松散体重不大于2.4吨/米、块度不大于1000毫米或1000毫米以下直至粉矿，均可选用FZC型振动放矿机进行放矿。

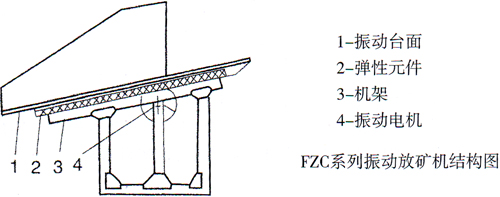

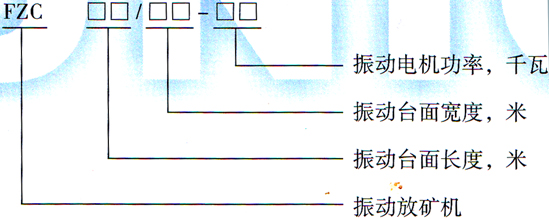

二、型号说明
       1、单台板振动放矿机：

       2、双台板并联振动放矿机：

三、机构及技术参数表



机号	机型	台面长度L(m)	台面宽度B（m）	zui大矿岩块度(mm)	生产能力Q (t/h)	台面倾角A(度)	额定振频N次/分	振幅A	zui大激振力P千牛	额定功率N千瓦	机重G公斤	埋设参数
								mm				埋设深度m	眉线高度m	眉线角(度)
1	FZC-1.6/1-1.5	1.6	1	350	300-360	12	1420	0.8	10	1.5	440	0.6	0.6	40
2	1.8/0.9-1.5	1.8	0.9		350-400	12	1420	0.9	10	1.5	430	0.6	0.7	40
3	2/0.8-1.5	2	0.8		310-370	14	1420	0.9	10	1.5	490	0.6	0.7	38
4	2.3/0.7-1.5	2.3	0.7		290-330	16	1420	0.8	10	1.5	575	0.7	0.7	38
5	FZC-2/1-3	2	1		850-1000	14	960	3	20	3	690	0.7	0.7	40
6	2.3/0.9-3	2.3	0.9		770-910	14	960	3	20	3	870	0.8	0.8	40
7	FZC-2.3/1.2-3	2.3	1.2		630-760	14	960	1.8	20	3	960	0.8	0.8	40
8	2.8/1-3	2.8	1		580-690	18	960	1.7	20	3	1000	0.9	0.9	41
9	2.3/1.2-3	2.3	1.2	500	630-730	14	1420	0.9	30	4	1010	0.9	0.8	41
10	FZC-2.5/1.2-3	2.5	1.2		590-720	16	960	1.7	20	3	980	0.8	0.8	39
11	3.1/1-3	3.1	1		560-670	18	960	1.7	20	3	1060	0.8	0.9	38
12	2.5/1.2-3	2.5	1.2		660-770	16	1420	0.9	30	4	1030	0.8	0.9	41
13	3.1/1-3	3.1	1	350	760-870	18	1420	1	30	4	1110	0.9	0.9	38
14	3.5/0.9-3	3.5	0.9		730-830	18	1420	1	30	4	1130	0.9	1	37
15	FZC-2.5/1.4-5.5	2.5	1.4	500	990-1180	14	960	2	40	5.5	1360	0.9	0.9	41
16	3.5/1-5.5	3.5	1		980-1150	18	960	2	40	5	1525	1.1	1.1	40
17	FZC-2.8/1.4-5.5	2.8	1.4		900-1080	14	960	1.8	40	5.5	1460	1	1	41
18	3.1/1.2-5.5	3.1	1.2		910-1090	14	960	1.8	40	5.5	1515	1.1	1.1	40
19	FZC-3.1/1.4-5.5	3.1	1.4	500	920-1120	14	960	1.7	40	5.5	1600	1	1.1	39
20	3.5/1.2-5.5	3.5	1.2		870-1050	14	960	1.8	40	5.5	1570	1	1.1	36
21	4.5/1-5.5	4.5	1		830-980	18	960	1.8	40	5.5	2040	1	1.1	34
22	3.1/1.4-5.5	3.1	1.4		1260-1500	14	960	2	40	5.5	1875	1.1	1.1	40
23	3.5/1.2-5.5	3.5	1.2		1220-1440	14	960	2.1	50	7.5	1810	1.2	1.2	39
24	4.5/1-5.5	4.5	1		1290-1510	15	960	2	50	7.5	2225	1.2	1.4	39
25	FZC-3.5/1.4-7.5	3.5	1.4	650	1160-1380	14	960	1.8	50	7.5	3000	1	1.2	37
26	4/1.2-7.5	4	1.2		870-1040	18	960	1.6	50	7.5	1935	1.2	1.2	39
27	FZC-5/1-7.5	5	1	500	840-1010	18	960	1.6	50	7.5	2355	1.2	1.4	37
28	FZC-4//1.6-10	4	1.6		1570-1870	16	960	1.8	75	10	2355	1.2	1.4	40
29	FZC-5/1.4-10	5	1.4		1300-1550	18	960	1.7	75	10	2800	1.4	1.4	38
30	FZC-3.1/1×2-4×2	3.1	1.0×2	1520-1740	18	1420	1.2	30×2	4.0×2	2220	0.9	0.9	38
31	FZC-3.5/1×2-5.5×2	3.5	1.0×2	1960-2300	18	960	2	40×2	5.5×2	3050	1.1	1.1	40
32	-3.5/1.2×2-5.5×2	3.1	1.2×2	1820-2180	14	960	1.8	40×2	5.5×2	3030	1.1	1.1	40
33	FZC-3.5/1.2×2-75.5×2	3.5	1.2×2	1740-2100	14	960	1.8	40×2	5.5×2	3310	1	1.1	36
34	-3.5/1.4-3×2-7.5×2	3.5	1.4×2	2320-2760	14	960	1.8	50×2	7.5×2	3970	1	1.2	37
35	-4/1.2×2-7.5×2	4	1.4×2	1740-2080	18	960	1.6	50×2	7.5×2	3870	1	1.2	39

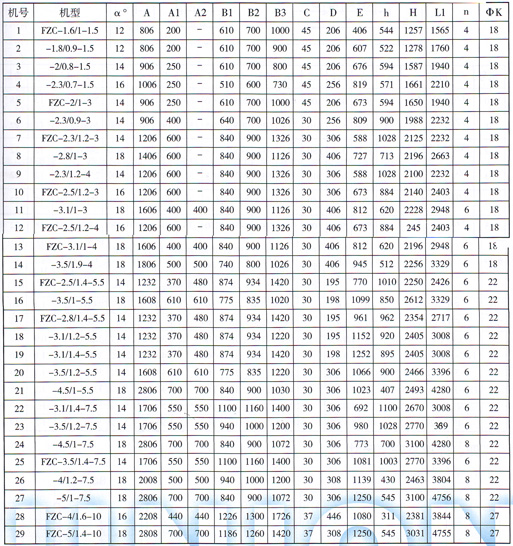

四、外形及安装尺寸

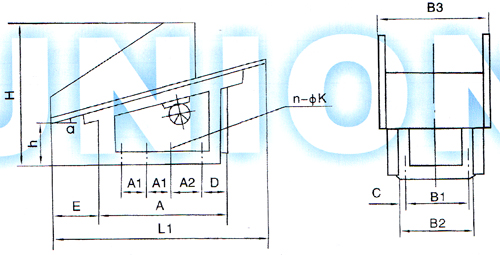

        1、单台板振动放矿机：

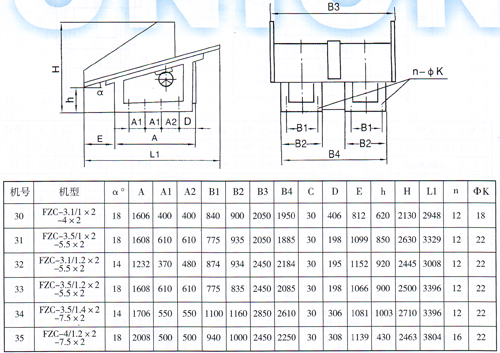

        2、双台板并联振动放矿机：

五、安装峒室图
        安装峒室新溜井，（料斗）设计提供施工图样，并可检验所选振动放矿机的几何参数和埋设参数与溜井（料斗）及运矿设备是否相配套。
