振动电机偏心块的调整方法

                     振动电机激振力的调整方法

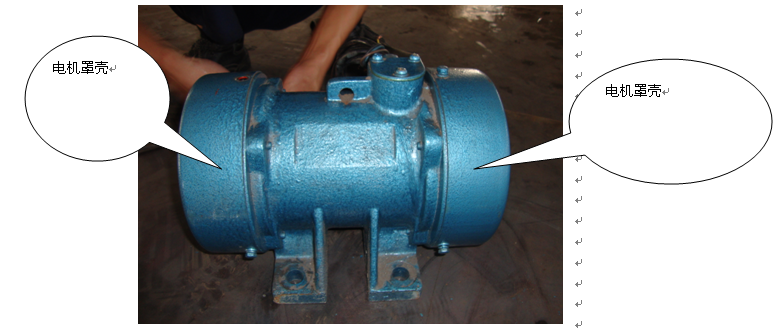

一：打开电机两端的罩壳

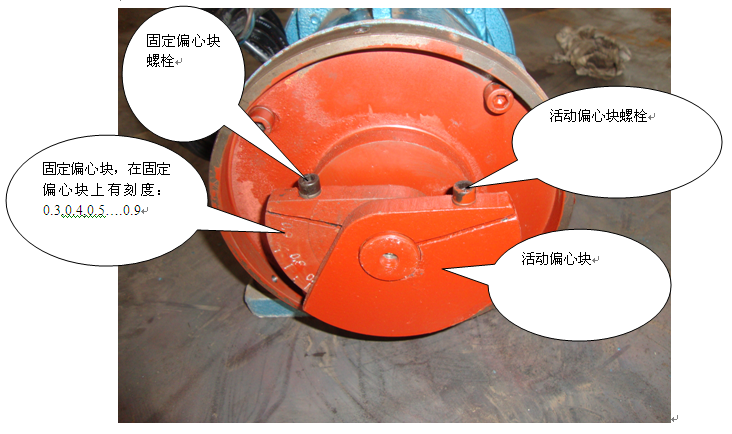

 二：打开罩壳可以看到电机两偏心块的结构：由活动偏心块与固定偏心块组成。这两个偏心块之间有一个夹角，如图所示，夹角的刻度为0.7。电机另一端两偏心块的夹角也与此一样。

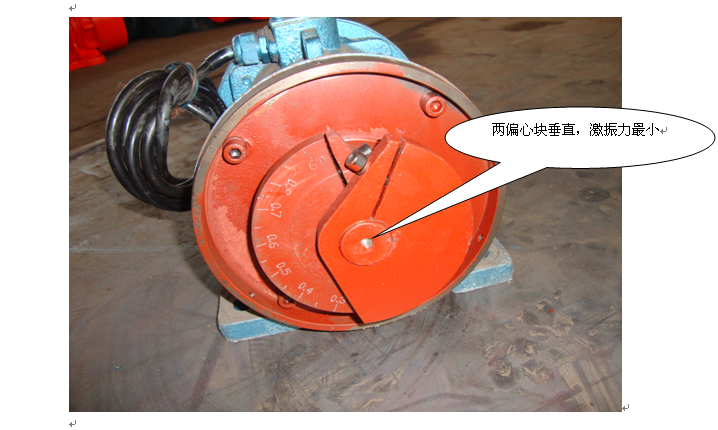

三：松开活动偏动块上的固定螺栓，调整活动偏心块与固定偏心块之间的夹角，当两偏心块完全重合时，振动电机的激振力大，当两偏心块垂直时，振动电机的激振力小。

四：贵方可根据现场需要调整刻度达到贵方所需的激振力。调整时电机两端的偏心块要同时调整。当一端调整的夹角为0.8时，另一端也需要调到0.8。当完全调整好后，拧紧活动偏心块的固定螺栓。装上电机两端的罩壳后通电运行。

祝调试成功！
