JZB振动篦板特点
JZB振动篦板是一个振动的格栅，将其放置在矿槽上部，可防止因冻结或锈结成大团的屑状或块状物料进入矿槽，否则大块物料会在矿槽下部造成堵塞。
JZB振动篦板由于格栅的振动，在防止大块物料进入矿槽的同时，屑状、块状的正常粒度能迅速落入矿槽，不会再格栅上堆积，对一些粘结强度不大的结块还能起松散、碎块作用，对维修人员能起安全防护作用，是较理想的矿槽上部设备。
振动篦板还可以用于铸件的落砂等其他用途。由于其结构简单，造价低，已广泛应用于冶金、矿山、煤炭、机械、建材等到行业。

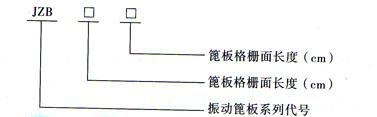

JZB振动篦板型号说明
JZB振动篦板结构特征
JZB振动篦板由振动体、振动电机、支撑弹簧、弹簧支座等组成。篦板为焊接结构，篦板尺寸根据物料种类和用户要求而定。篦板的支撑弹簧为橡胶弹簧或螺旋钢制弹簧，根据现场的安装环境，弹簧或者布置在篦板的两个侧边下部，或者布置在篦板的四个边的下部。
JZB振动篦板一般采用一台振动电机激振，面积超过20平方米的大型振动篦板可采用两台振动电机激振。

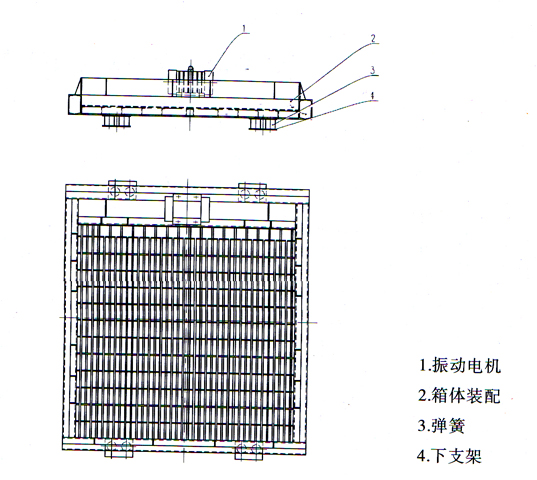

JZB振动篦板结构示意图
技术参数
型 号 | 篦面 尺寸 mm | 篦孔 尺寸 mm | 配用振动电机 | 外型尺寸 mm | 重量kg | ||
型号 | 功率 kW | 转速r/min | |||||
JZB320-300 | 3200×3000 | 100×100 | YZO-63-8 | 4.50 | 720 | 3620×3400×1171 | 4400 |
JZB270-385 | 2730×3850 | 150×150 | ZGY60-3.7/6 | 3.70 | 960 | 4168×3250×1171 | 4460 |
JZB340-400 | 3400×4000 | 100×100 | ZGY60-3.7/6 | 3.70 | 960 | 4420×4020×1170 | 4509 |
JZB450-590 | 4500×5900 | 300×300 | ZGY75-5.5/6 | 2×5.5 | 960 | 5960×4500×1220 | 7037 |
JZB振动篦板安装要求
- JZB振动篦板下部弹簧支座的安装面应平整，以保证各个弹簧支座处在同一水平面上，不平度误差不大于3mm。
- 橡胶弹簧需保持垂直，如出现扭斜，应调整下部的弹簧支座的位置，弹簧支座的位置调整找正后，电焊在安装底板上。
- 振动电机的电缆引线也参与振动，电缆吊挂的曲率半径应保持90mm以上。电缆从振动电机的引出点至电缆固定支架间的距离应保持500-1000mm。
