圆形旋转振动筛概述

GD型圆形旋转振动筛由底座上的普通电机通过橡胶联轴器带动激振器转动，使筛机产生水平圆运动和绕水平轴摇摆振动的空间复合运动。筛中料层受剪切，并上下翻滚，细颗料迅速接触筛面，过孔分级。

圆形旋转振动筛用途

GD型圆形旋转振动筛用于干湿、粗细、轻重不同的各种物料的筛分作业，亦可用于固液分离、废污水处理等，广泛用于化工、冶金、建材、陶瓷、造纸、医药、食品和饲料加工等各行各业的生产流水线及单Du作业。与往复式振动筛相比有更多的的工艺适应性，并具有结构简单、功耗少、噪音小、筛分效率高等特点，可满足多级筛分的工艺要求，该机物料运动轨迹和振动力大小可进行调整。筛网有撞击装置，不易堵塞，张紧容易，调换方便，使用寿命长，排出方向可随意改变，运载荷对安装基础传递小，安装调试简单方便。

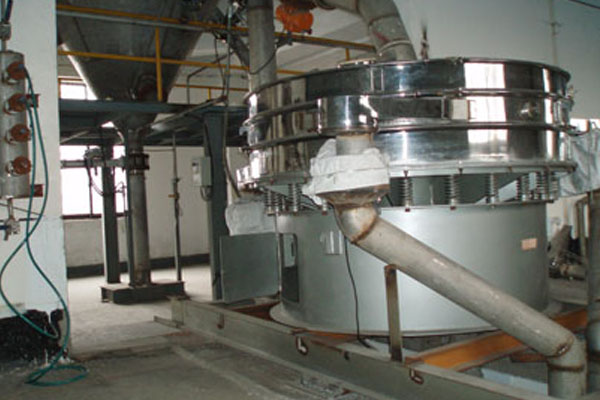

现场使用图片

技术参数

型号	筛网直径（mm）	处理量（t/h）	振动频率（min^-1）	电动功率（kw）	重量（kg）	备注
GD-1500	Ф1500	9-14	930	2.2	750	处理量按标准物料河砂计算（1.67t/m³）选型时按处理物料比重换算
GD-1000	Ф1000	4-6	930	1.1	500
GD-800	Ф800	2-4	930	0.75	400
GD-600	Ф600	1.5-2	1450	0.75	300
GD-400	Ф400	1-1.5	1450	0.25	160

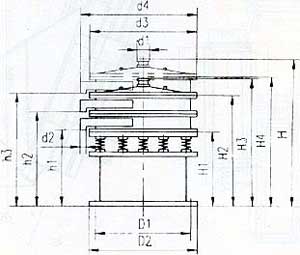

外型尺寸

型号	d₁	d₂	d₃	d₄	D₁	D₂	h₁	h₂	h₃	H₁	H₂	H₃	H₄	H	有效面积（m²）
GD-1500	280	200	1650	2280	1420	1450	640	830	1020	660	1040	1300	1230	1490	1.77
GD-1000	220	140	1120	1520	975	1040	565	695	825	580	840	1040	970	1170	0.74
GD-800	200	130	850	1160	780	850	540	665	790	560	810	950	935	1075	0.44
GD-600	130	110	710	980	610	660	480	600	720	490	730	850	850	970	0.265
GD-400	120	100	470	700	400	445	435	525	615	440	620	700	700	780	0.1

订货须知

GD圆形振动分级筛可配二～四层分级筛网，订货时请注明型号规格，所需配备筛网要求、材料、孔状、目数、订货数量。
